La transformación digital hacia la industria 4.0, hace del modelado CAD 3D, una etapa necesaria para la creación de procesos industriales digitalizados e interconectados, utilizando metodología BIM aplicable al ciclo de vida de la instalación o producto, desde el diseño y la ingeniería, pasando por la fabricación y construcción, hasta la puesta en marcha y operación.

Modelado CAD 3D de ingeniería de procesos, englobando equipos, tuberías, edificaciones, estructuras auxiliares, racks y soportes, etc., hasta conformar modelos digitales de plantas industriales.

Digitalización de procesos industriales utilizando metodología BIM aplicada en el ciclo de vida de la instalación o producto.

Los modelos tridimensionales facilitan, en fase de diseño, la visualización y análisis de los entornos industriales, ayudando en la toma de decisiones en lo referente al dimensionado y optimización de procesos.

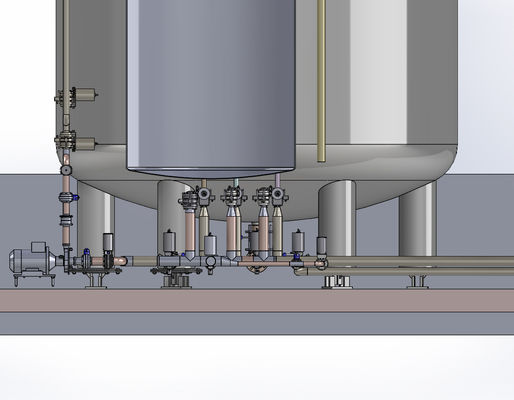

Modelado y diseño del trazado de tuberías (piping) en distintas normas y códigos como DIN, ANSI, con incorporación de elementos de línea como válvulas, bombas, filtros, etc.

El diseño de trazado de tuberías tiene gran importancia en los desarrollos de plantas industriales evitando interferencias con otros elementos

Un diseño adecuado mejora la accesibilidad a equipos y procesos, facilitando las labores de inspección y mantenimiento, redundando todo ello en la generación de procesos industriales más eficientes, reduciendo con todo ello los costes de instalación y operación.

Diseño y modelado de equipos de proceso como tanques de almacenamiento, decantadores, homogeneizadores, depósitos fermentadores, reactores, etc., acorde a las necesidades específicas de cada proceso.

Distintos niveles de desarrollo LOD acorde al uso previsto del modelo

Posibilidad de generar altos niveles de desarrollo LOD para posterior integración en implantaciones generales de procesos, con definición de bridas, tubuladuras, soportes para equipos auxiliares, estructuras de sustentación, plataformas de inspección, etc., acorde a las especificaciones del proceso.

El modelado CAD 3D proporciona la capacidad de representar digitalmente cualquier elemento, permitiendo compartir cualquier contenido de una manera dinámica y visual, a través de plataformas CDE de Entorno Común de Datos, facilitando la toma decisiones conjuntas y modificaciones, utilizando tecnología BIM directamente desde la nube, sin necesidad de instalar software especifico en nuestros terminales.

En ocasiones los proyectos requieren de ingeniería de integración, equipos de diseño interdisciplinarios que colaboren de manera eficaz en los diferentes aspectos de diseño de la instalación, permitiendo a su vez a las partes externas involucradas en varios elementos del diseño y la construcción transferir y compartir información de manera eficiente entre sí, evitando interferencias, entre las distintas instalaciones o componentes.
